丁香久久激情I久久视I久久午夜电影网I成人欧美亚洲I日韩成人免费在线电影I欧美日韩视频在线观看一区二区Iwww.91av在线

TPU材料因分子極性高、收縮率低、熔體粘彈性強等特性，在注塑成型中易與模具產生異常粘附。降低粘模風險需從材料改性、模具工程、工藝調控三方面協同發力，在納米級界面構建物理與化學的雙重隔離機制。

一、模具界面納米工程

1. 表面能操控技術

· 超疏水鍍層：DLC類金剛石鍍層（厚度1-3μm）使表面能降至18-22dyn/cm，TPU接觸角＞105°

· 氟化納米膜：等離子輔助沉積PTFE復合膜（0.2μm），形成分子級防粘屏障

2. 微納拓撲結構設計

· 激光微織構雕刻20-50μm蜂窩凹坑陣列，減少實際接觸面積達85%

· 電化學拋光實現Ra≤0.02μm鏡面，消除微觀機械鎖扣點

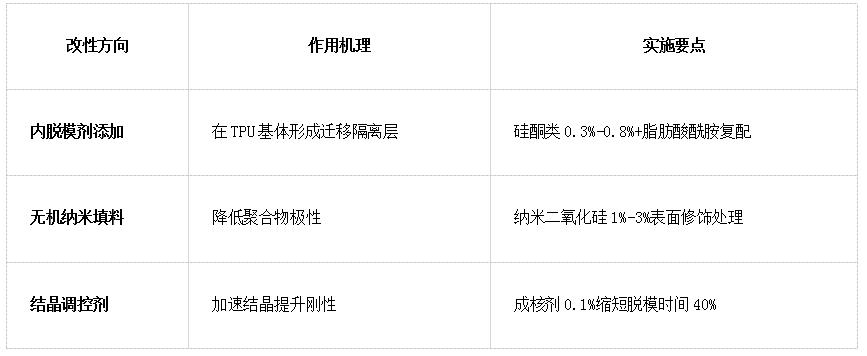

二、材料配方協同優化

三、注塑工藝精準控制

1. 溫度三重調控

· 料筒后段控溫≤180℃（抑制降解粘附）

· 模溫梯度控制：前模80-85℃ / 后模40-45℃（平衡結晶與收縮）

· 冷卻水溫差≤3℃（避免局部粘滯）

2. 壓力時序管理

      . 采用三階注射：A（低速充填90%）、B（微速補縮5%）、C（零壓保壓5%）

· 保壓壓力≤初始注射壓30%，時間縮短至冷卻時間15%

3. 脫模動力學優化

· 頂出速度分兩段：初始0.5m/s（突破粘附層）→ 后續2m/s（快速分離）

· 氮氣輔助頂出：0.4MPa均壓托舉，接觸面積提升5倍

四、智能監控系統

1. 粘附風險預警

· 模腔嵌入摩擦系數傳感器（實時監測μ＞0.12預警）

· 紅外熱像儀捕捉溫差＞8℃的危險區域

2. 自修復機制

· 當檢測結晶度＜20%時，自動啟動模溫補償（+10℃/5s）

· 頂出阻力超限觸發脈沖振動（200Hz/0.1s機械波解粘）

技術本質：降低TPU粘模風險的核心在于打破分子間作用力鏈。表層通過納米工程構建物理隔離屏障，材料本體借助改性劑切斷極性鍵合路徑，配合注塑參數精準抑制粘彈滯留效應。
